TLab-WR光纤时间频率传递装置

TLab-WR光纤时间频率传递装置 post thumbnail image

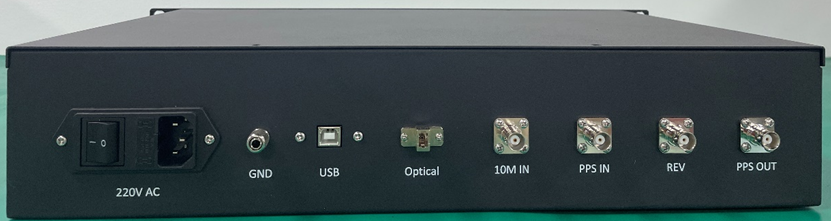

2U机箱形态WR装置

模块化WR装置

简介

TLab-WR是一款高性能光纤时间频率传递装置,外部标准参考源可选用原子钟或GNSS接收机,通过光纤链路将标准时间频率信号传递到远距离的多个节点。

TLab-WR可全网在线状态监测与调整,界面友好、显示直观、易于操作、便携移动。

也可根据用户需求,提供一些定制化的服务。

产品特点:

1、基于光纤的高精度、高可靠性时间频率信号传递与同步;
2、可实现远距离、多节点的分布式网络时间频率传递与同步;
3、定时链路和数据传输链路合一;
4、兼容标准千兆以太网,千兆带宽数据交换;
5、兼容PTP 1588v2。
6、具有Grandmaster、Master、Slave多种工作模式,根据实际应用情况进行调整。

形式:

2U机箱(可定制)

模块化(可定制)

应用领域:

1、应用于高性能原子钟间及与标准原子时(如:UTC(k))的时间频率计量溯源、比对同步领域;
2、应用于标准时间频率信号产生、测量及溯源传递;
3、应用于构建多站点的分布式时间频率同步网络;
4、应用于行业系统对标准时间频率溯源、比对以及同步等功能;

技术参数:

可输入参考频率信号特性:

输入信号:10 MHz,正弦波

输入阻抗:50欧

信号电平:1.2V-2.0V,Vpp

输入接口:BNC-F(可定制)

可输入参考时间信号特性:

输入信号:1PPS

输入阻抗:50欧

信号电平:5V TTL,上升沿有效

输入接口:BNC-F(可定制)

输出信号特性:

1PPS

主、节点同步性能:

时间偏差:优于1ns

抖动:优于150ps

环境特性:

工作温度:0℃-40℃

结构与尺寸:

1. 2U机箱

2. 模块化(可定制):95mm×95 mm×40 mm

实际运行效果:

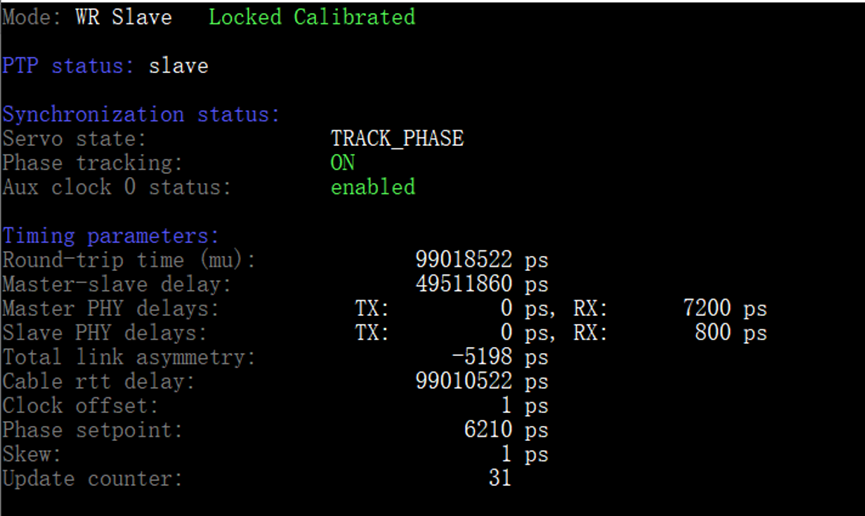

1、同步监测页面

监测页面

2、主、从节点同步结果

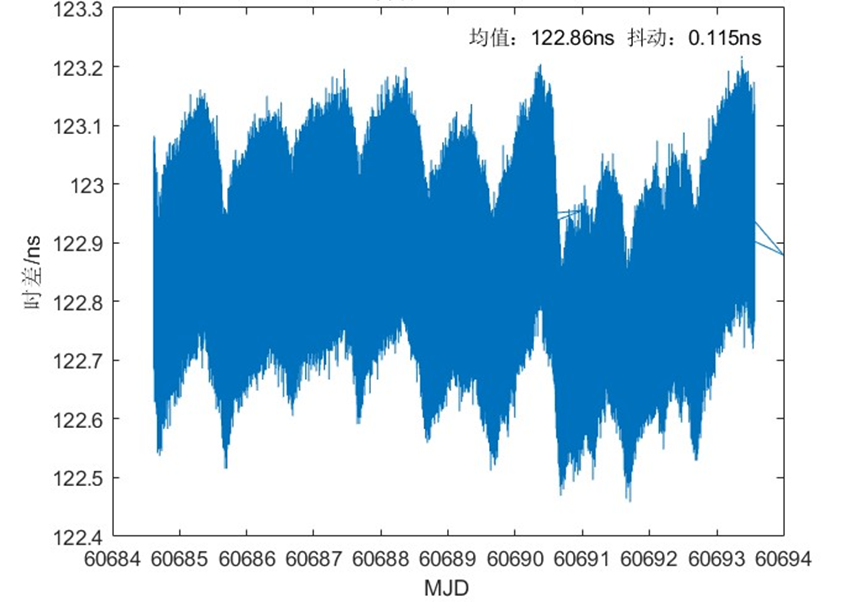

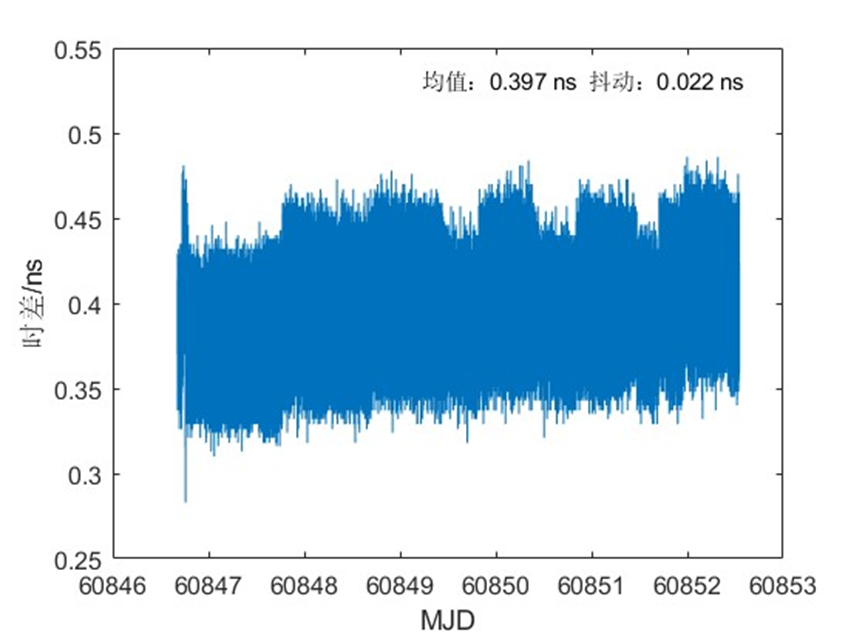

时差

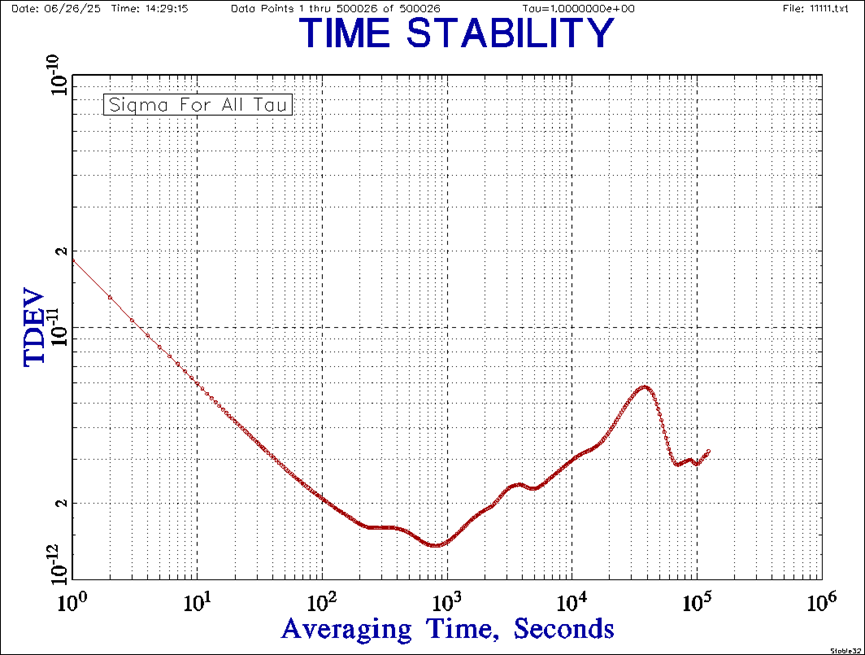

时间稳定度TDEV

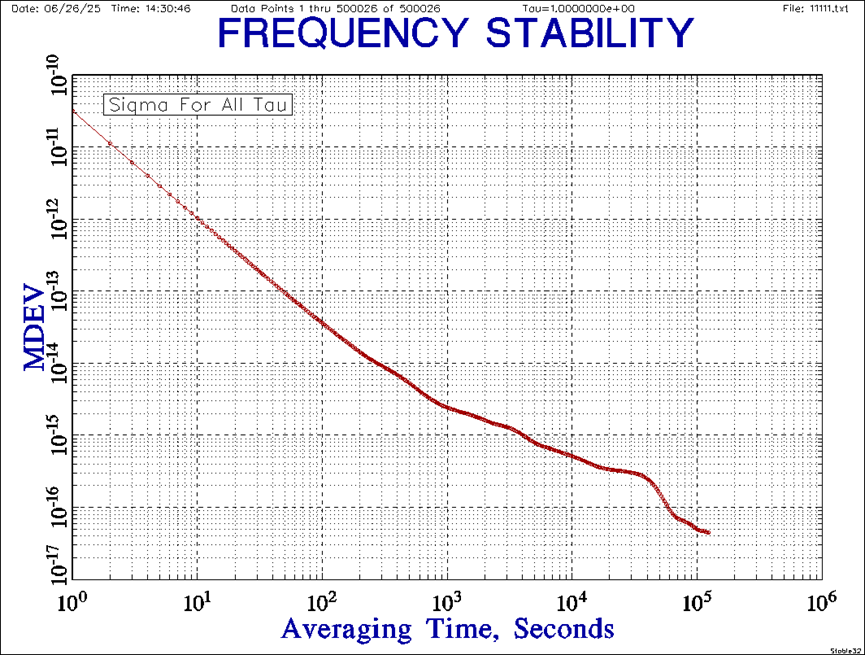

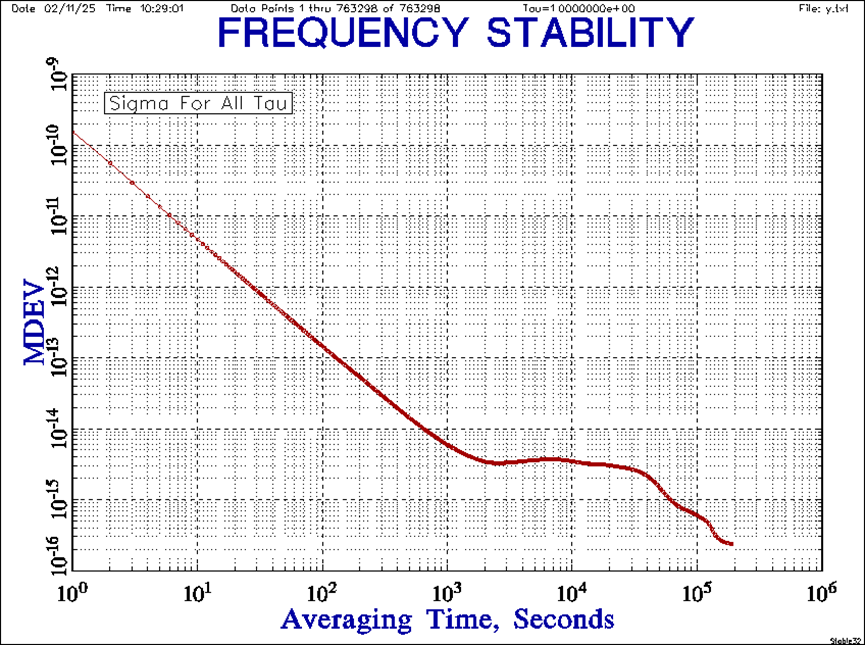

频率稳定度MDEV
